CMS3



plasmaWASP

Die ideale Maschine für den Luftkanalbau.

Zuverlässiges, kostengünstiges und vor allem sehr schnelles Zuschneiden von dünnen Blechen bis 10 mm Stärke. Eine moderne CNC-Steuerung und Plasma-Stromquelle liefern qualitativ hochwertige Schnitte die nicht nachbearbeitet werden müssen. Die Maschine ist standardmäßig mit einem Markierungsstift zum Beschriften der Teile ausgestattet, das heißt: einfaches, fehlerfreies Zusammenbauen der Schneidteile. Robuste Motoren und der wartungsfreie Zahnriemen garantieren wenig Verschleiß und somit eine lange Lebensdauer. Das mitfahrende Absaugssystem mit optionalem Umweltfilter sorgen für saubere Werkteile und saubere Umwelt bei zugleich wesentlich geringer Absaugleistung.

Mit einer plasmaWasp arbeiten Sie schneller und haben noch weniger Kosten in der Fertigung !

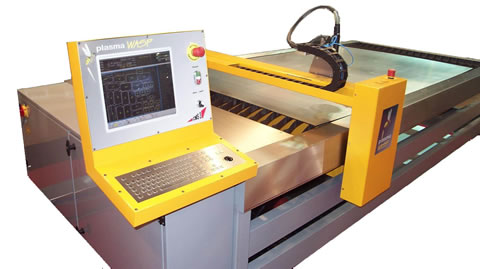

plasmaWASP - Plasmaschneidtisch mit integrieter Absaugung



Technische Daten:
Arbeitsbereich: 1.5m x 3m
Verfahrgeschwindigkeit: max. 25 m/min
beim Beschriften mit Stift, bis 15. m/min
beim Schneiden von verzinktem Blech, 0.6mm Dicke, bis 10 m/min
Wiedeholgenauigkeit: ca. +/- 0.2 mm/m
(abhängig vom Schnittspalt beim Brennen)
Blechstärken: bis max. 12mm Stahl St37, abhängig von der verwendeten Plasmastromquelle
Antrieb: beidseitige Führung mit Zahnriehmen, bürstenlose Motoren
Absaugung: mitfahrender Absaugspalt
Werkzeuge: Werkzeug mit Aufnahme für Plasmaschneidkopf und Farbstift
Anschluss / Elektro: 3x400V, 50Hz, 32A, 7-10kW, NYY 6mm² (Plasmastromquelle)
3x400V, 50Hz, 16A, 2kW, NYY, 2.5mm² (Steuerung)
Anschluss / Preßluft: 1 x 2.5 bar, 30 l/min (Pneumatik)
1 x 6 bar, 230 l/min (Plasmastromquelle)
Steuerung: moderne CNC-Steuerung und Achsenregler im 19-Zoll Einschub
Bedieneinheit: PC mit 17 Zoll Anzeige und Edelstahl-Tastatur in Schaltschrank eingebaut.
Ethernet Netzwerkanschluss.
Datenformate:

Die Steuerung kann CAD-Daten in den folgenden Formaten einlesen:
CMS-Format, G-Kodes, ESSI-Kodes, DXF und EXF, HPGL, SGV, DWG (AutoCAD)
An der Maschine können einfache parametriebare Teile programmiert und gespeichert werden.



Sehen Sie sich das Video unsere plasmaWASP bitte an.

(Sie benötigen mindestens eine Verbindungsgeschwindigkeit von 256k (bps) um das Video verzögerungsfrei ansehen zu können. Alternativ können Sie das Video als AVI Video auf ihren Rechner laden um es von dort aus zu starten.)

Achten Sie dabei bitte auf folgende Besonderheiten:

  • das schnelle Beschriften der Teile vor dem Ausschneiden
  • das saubere, schnelle Anstechen der Teile
  • der schnelle, saubere Schnitt
  • das vollkommene Absaugen des Rauchs
