SDK 34 - Schalldämpferkullisenmaschine

Vollautomatische Fertigung von Schalldämpferkullisen

Diese Maschine stellt vollautomatisch Schalldämpferkullissen in 3 verschiedenen Breiten her. Alle Ausklinkungen und Stanzungen werden hochpräzise gefertigt, damit das Befüllen und anschliessende Vernieten der Kullise ohne Kraftaufwendung möglich ist; d.h. alle Nietlöcher passen genau aufeinander. Die Ecken werden ausgeklinkt, damit die Kanten glatt und eben sind und die Kulisse einfach in den Schalldämpfer eingeführt werden kann.

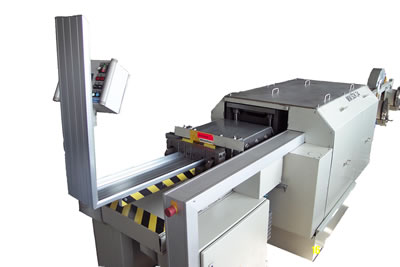

Vollautomatischs Herstellen von Schalldämpferkulissen

Kullissen jeder beliebigen Länge sind als geschlossene Kulisse, Kulisse in L-Form oder U-Form, oder als 4 Einzelteile fertigbar. Eine moderne Steuerung mit 8-zeiliger Klartextanzeige erlaubt bis zu 1000 Kulissen vorzuprogrammieren, die danach gefertigt werden können. Dabei können die Kulissenmaße, der Kulissentyp, sowie Position des Versteifungslöcher programmieren.

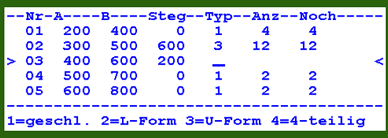

Programmieren des Fertigungslosses für die Schalldämpferkulissenmaschine

Hier können Sie die komplette Bedienungsanleitung der SDK-34 als PDF-Datei herunterladen.

Sehen Sie sich auch das Video unserer Kulissenmaschine SDK-34 bitte an.

(Sie benötigen mindestens eine Verbindungsgeschwindigkeit von 256k (bps) um das Video verzögerungsfrei ansehen zu können. Alternativ können Sie das Video als AVI Video auf ihren Rechner laden um es von dort aus zu starten.)

Achten Sie dabei bitte auf folgende Besonderheiten:

  • das vollautomatische Fertigung der Kulissen
  • die saubere Kantungen und Stanzungen
  • das anschliessende schnelle vernieten der Kulissen
  • die hohe Qualität des fertigen Produkts
